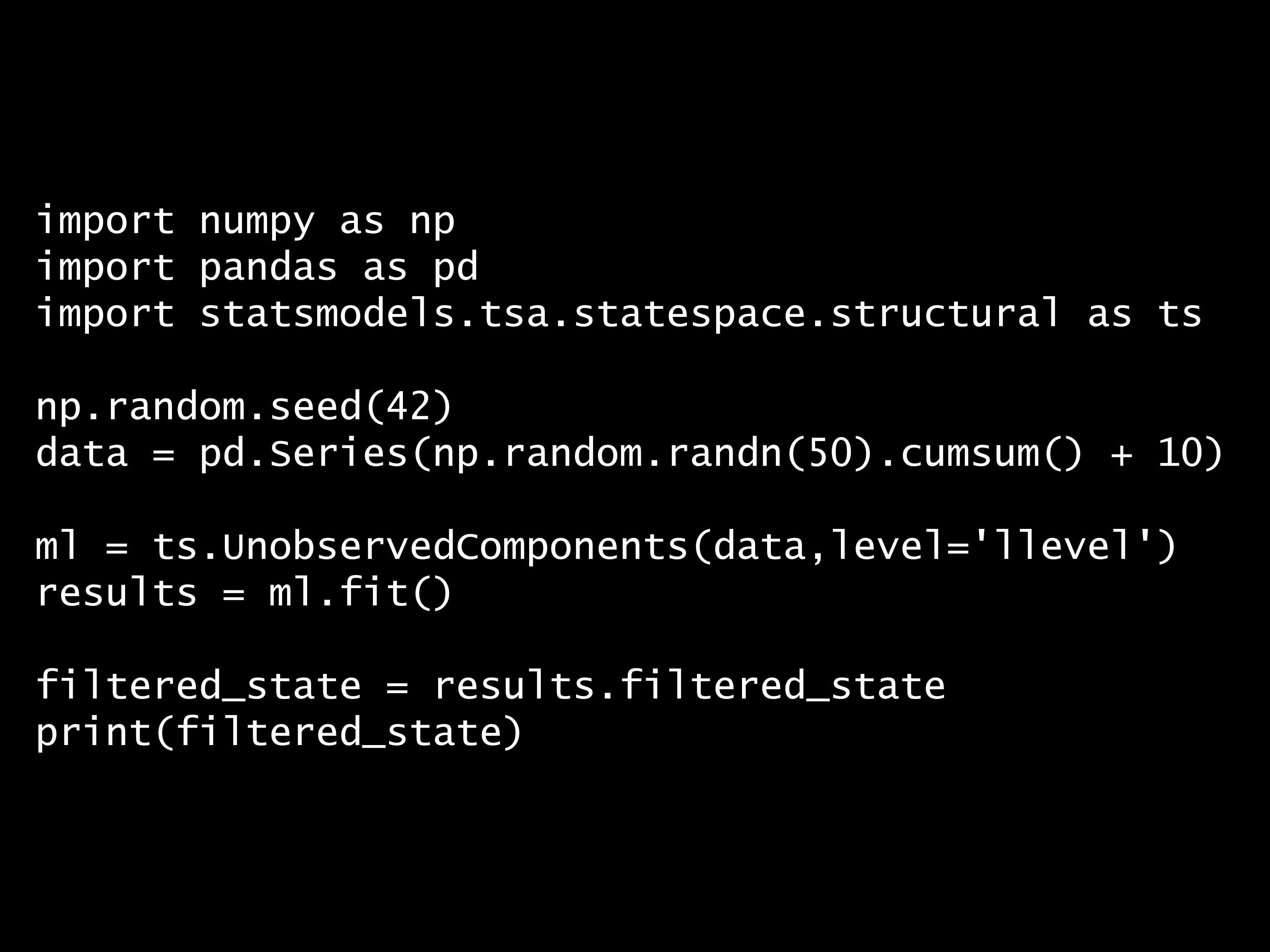

このコードは、状態空間モデルを使用して時系列データの隠れた状態を推定しています。具体的には、statsmodelsライブラリのUnobservedComponentsモデルを用いて、データのローカルレベルを推定しています。

import numpy as np
import pandas as pd
import statsmodels.tsa.statespace.structural as ts

np.random.seed(42)
data = pd.Series(np.random.randn(50).cumsum() + 10)

ml = ts.UnobservedComponents(data,level='llevel')
results = ml.fit()

filtered_state = results.filtered_state
print(filtered_state)



詳しく説明します。



data という名前のpandas.Seriesを作成し、累積和に10を加えたデータを生成します。

np.random.seed(42)
data = pd.Series(np.random.randn(50).cumsum() + 10)



data には、以下のようなデータが格納されています。

0     10.496714
1     10.358450
2     11.006138
3     12.529168
4     12.295015
        ...
46    -0.911396
47     0.145727
48     0.489345
49    -1.273695
dtype: float64



UnobservedComponentsを使用して、を使用して、データに対して「ローカルレベル」モデルを定義します。ml.fit()を呼び出してモデルをデータにフィットさせ、結果をresultsに格納します。

ml = ts.UnobservedComponents(data,level='llevel')
results = ml.fit()



results.filtered_stateを使用して、フィルタリングされた状態を取得し、filtered_stateに格納し表示します。

filtered_state = results.filtered_state
print(filtered_state)



RUNNING THE L-BFGS-B CODE

           * * *

Machine precision = 2.220D-16
 N =            2     M =           10

At X0         0 variables are exactly at the bounds

At iterate    0    f=  2.44963D+00    |proj g|=  1.84319D-01

At iterate    5    f=  1.34896D+00    |proj g|=  2.61940D-03

           * * *

Tit   = total number of iterations
Tnf   = total number of function evaluations
Tnint = total number of segments explored during Cauchy searches
Skip  = number of BFGS updates skipped
Nact  = number of active bounds at final generalized Cauchy point
Projg = norm of the final projected gradient
F     = final function value

           * * *

   N    Tit     Tnf  Tnint  Skip  Nact     Projg        F
    2      8     17      1     0     0   1.390D-06   1.349D+00
  F =   1.3489449217544023

CONVERGENCE: NORM_OF_PROJECTED_GRADIENT_<=_PGTOL
[[10.49671415 10.35844985 11.00613839 12.52916825 12.29501487 12.06087791
  13.64009073 14.40752546 13.93805107 14.48061112 14.01719342 13.55146367
  13.79342594 11.8801457  10.15522787  9.59294034  8.58010922  8.89435655
   7.98633247  6.57402877  8.03967754  7.81390124  7.88142944  6.45668126
   5.91229853  6.02322112  4.87222755  5.24792556  4.64728687  4.35559312
   3.75388651  5.6061647   5.59266747  4.53495654  5.35750146  4.13665781
   4.3455214   2.38585128  1.05766523  1.25452646  1.99299304  2.16436132
   2.04871304  1.74760935  0.26908736 -0.45075685 -0.91139562  0.1457266
   0.48934489 -1.27369526]]
 This problem is unconstrained.

状態空間モデルとカルマンフィルタは、時系列データの解析や予測に用いられる強力なツールです。

• リアルタイム推定: カルマンフィルタはリアルタイムで状態を推定できるため、動的なシステムの追跡に適しています。
• ノイズの除去: 観測データのノイズを効果的に除去し、真の状態を推定します。
• 適用範囲: レーダー追跡、経済予測、ロボット工学など、さまざまな分野で利用されています。

状態空間モデル

状態空間モデルは、観測データと隠れた状態（真の状態）を表現するための統計モデルです。

以下の2つの方程式で構成されます。

状態方程式
隠れた状態の時間的な変化を記述します。
\displaystyle x_t = F x_{t-1} + B u_t + w_t

• x_t は時刻 t の状態
• F は状態遷移行列
• B は制御入力行列
• u_t は制御入力
• w_t はプロセスノイズ

観測方程式
観測データと隠れた状態の関係を記述します。
\displaystyle y_t = H x_t + v_t

• y_t は時刻 t の観測データ
• H は観測行列
• v_t は観測ノイズ

カルマンフィルタ

カルマンフィルタは、状態空間モデルに基づいて、時系列データの隠れた状態を推定するためのアルゴリズムです。

以下のステップで構成されます。

予測ステップ
次の時刻の状態とその不確実性を予測します。

• 状態予測: \hat{x}_{t|t-1} = F \hat{x}_{t-1|t-1} + B u_t
• 共分散予測: P_{t|t-1} = F P_{t-1|t-1} F^T + Q

更新ステップ
新しい観測データを用いて予測を更新します。

• カルマンゲインの計算: K_t = P_{t|t-1} H^T (H P_{t|t-1} H^T + R)^{-1}
• 状態更新: \hat{x}_{t|t} = \hat{x}_{t|t-1} + K_t (y_t - H \hat{x}_{t|t-1})
• 共分散更新: P_{t|t} = (I - K_t H) P_{t|t-1}

基本的な状態空間モデル

ここでは、代表的な基本的状態空間モデルを紹介します。

　ローカルレベルモデル（Local Level Model）

ローカルレベルモデル（別名：ランダムウォークプラスノイズモデル）は、最も単純な状態空間モデルの一つです。

状態方程式：

\displaystyle \mu_t = \mu_{t-1} + \eta_t

観測方程式：

\displaystyle y_t = \mu_t + \varepsilon_t

ここで、

• \mu_t: 時刻tでの状態（レベル）
• y_t: 時刻tでの観測値
• \eta_t \sim N(0, \sigma_\eta^2): レベルのノイズ
• \varepsilon_t \sim N(0, \sigma_\varepsilon^2): 観測ノイズ

このモデルは、時間とともにランダムに変動するレベル（平均）を持つ時系列データに適しています。例えば、株価や為替レートなどの金融データ、あるいは気温データなどの環境データの分析に使用されることがあります。

　ローカル線形トレンドモデル（Local Linear Trend Model）

ローカル線形トレンドモデルは、ローカルレベルモデルを拡張し、トレンド（傾き）を含めたモデルです。

レベルの方程式：

\displaystyle \mu_t = \mu_{t-1} + \nu_{t-1} + \eta_t

トレンドの方程式：

\displaystyle \nu_t = \nu_{t-1} + \zeta_t

観測方程式：

\displaystyle y_t = \mu_t + \varepsilon_t

ここで、

• \mu_t: 時刻tでのレベル
• \nu_t: 時刻tでのトレンド
• y_t: 時刻tでの観測値
• \eta_t \sim N(0, \sigma_\eta^2): レベルのノイズ
• \zeta_t \sim N(0, \sigma_\zeta^2): トレンドのノイズ
• \varepsilon_t \sim N(0, \sigma_\varepsilon^2): 観測ノイズ

このモデルは、レベルとトレンドの両方が時間とともに変化する時系列データに適しています。例えば、経済成長率や人口推移などの長期的なトレンドを持つデータの分析に有用です。

　季節性モデル（Seasonal Model）

季節性モデルは、定期的に繰り返すパターンを持つ時系列データを扱うためのモデルです。

レベルの方程式：

\displaystyle \mu_t = \mu_{t-1} + \eta_t

季節性の方程式：

\displaystyle \gamma_t = -\sum_{i=1}^{s-1}\gamma_{t-i} + \omega_t

観測方程式：

\displaystyle y_t = \mu_t + \gamma_t + \varepsilon_t

ここで、

• \mu_t: 時刻tでのレベル
• \gamma_t: 時刻tでの季節性要素
• y_t: 時刻tでの観測値
• \eta_t \sim N(0, \sigma_\eta^2): レベルのノイズ
• \omega_t \sim N(0, \sigma_\omega^2): 季節性のノイズ
• \varepsilon_t \sim N(0, \sigma_\varepsilon^2): 観測ノイズ
• s: 季節の周期

このモデルは、季節性を持つ時系列データ（例：月次販売データ、四半期ごとの経済指標など）に適しています。観光客数の変動や小売業の売上高など、年間を通じて周期的なパターンを示すデータの分析に有効です。

　statsmodelsのUnobservedComponentsクラス

Pythonのstatsmodelsライブラリは、上記で紹介した基本的な状態空間モデルを簡単に実装できる機能を提供しています。

UnobservedComponentsは、状態空間モデルを用いて時系列データの隠れた状態を推定するためのクラスです。カルマンフィルタを内部で使用して、観測データから隠れた状態をリアルタイムで推定します。

モデルの定義

UnobservedComponentsを使用して、データに対するモデルを定義します。モデルには、ローカルレベル、ローカル線形トレンド、季節性などの成分を含めることができます。

フィッティング

fit()メソッドを呼び出して、モデルをデータにフィットさせます。この過程で、カルマンフィルタが使用され、状態の推定が行われます。

フィルタリング

filtered_stateはカルマンフィルタによって推定された状態を表します。カルマンフィルタは、観測データに基づいて隠れた状態をリアルタイムで推定するアルゴリズムであり、filtered_stateはその結果です。

スムージング

smoothed_stateを使用して、全データを考慮した状態の推定を取得します。これは過去と未来の情報を考慮したより正確な推定です。

予測

get_forecast()メソッドを使用して、将来の値を予測します。フィルタリングされた状態を基に予測が行われます。

簡単な時系列データの分析例

ここでは、ローカルレベルモデルを使用して、簡単な時系列データを分析する例を示します。

import numpy as np
import pandas as pd
import statsmodels.api as sm
import matplotlib.pyplot as plt

# データの生成
np.random.seed(12345)
nobs = 200
true_state = np.cumsum(np.random.normal(size=nobs))
observed = true_state + np.random.normal(scale=0.5, size=nobs)

# モデルの定義と推定
mod = sm.tsa.UnobservedComponents(observed, 'local level')
res = mod.fit()

# 結果の表示
print(res.summary())

# フィルタリングされた状態の取得
state_estimates = res.filtered_state[0]

# プロット
plt.figure(figsize=(12,6))
plt.plot(observed, label='Observed')
plt.plot(true_state, label='True State')
plt.plot(state_estimates, label='Estimated State')
plt.legend()
plt.title('Local Level Model: True vs Estimated State')
plt.show()

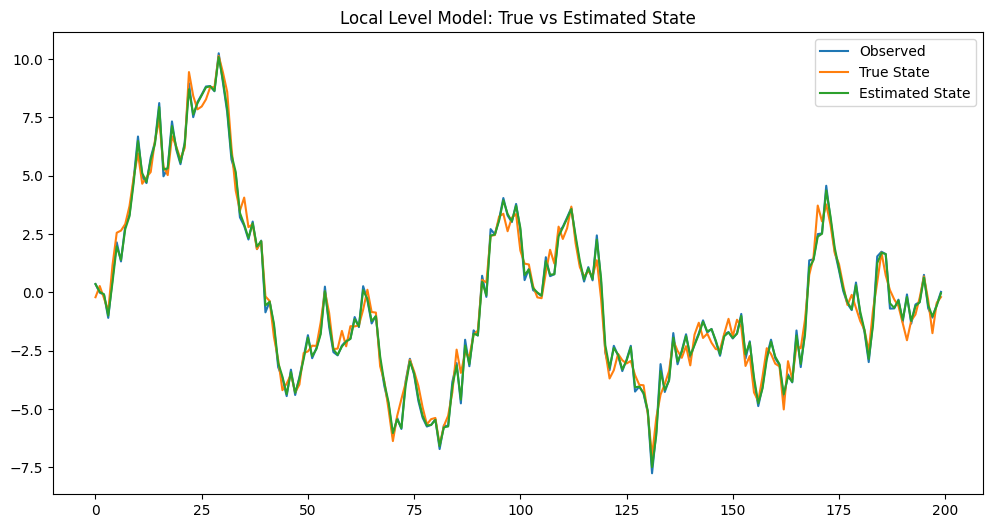

このコードは、ローカルレベルモデルを使用して、観測データから真の状態を推定します。プロットを見ることで、モデルが観測データからノイズを除去し、真の状態をどの程度正確に推定できているかを視覚的に確認することができます。



以下、実行結果です。

RUNNING THE L-BFGS-B CODE

           * * *

Machine precision = 2.220D-16
 N =            2     M =           10

At X0         0 variables are exactly at the bounds

At iterate    0    f=  2.27338D+00    |proj g|=  2.02876D-01

At iterate    5    f=  1.62080D+00    |proj g|=  5.21325D-02

At iterate   10    f=  1.61879D+00    |proj g|=  5.11060D-06

           * * *

Tit   = total number of iterations
Tnf   = total number of function evaluations
Tnint = total number of segments explored during Cauchy searches
Skip  = number of BFGS updates skipped
Nact  = number of active bounds at final generalized Cauchy point
Projg = norm of the final projected gradient
F     = final function value

           * * *

   N    Tit     Tnf  Tnint  Skip  Nact     Projg        F
    2     10     19      1     0     0   5.111D-06   1.619D+00
  F =   1.6187873637315064

CONVERGENCE: NORM_OF_PROJECTED_GRADIENT_<=_PGTOL
                        Unobserved Components Results
==============================================================================
Dep. Variable:                      y   No. Observations:                  200
Model:                    local level   Log Likelihood                -323.757
Date:                Sun, 22 Sep 2024   AIC                            651.515
Time:                        13:55:51   BIC                            658.102
Sample:                             0   HQIC                           654.181
                                - 200
Covariance Type:                  opg
====================================================================================
                       coef    std err          z      P>|z|      [0.025      0.975]
------------------------------------------------------------------------------------
sigma2.irregular     0.1482      0.120      1.240      0.215      -0.086       0.383
sigma2.level         1.2338      0.224      5.505      0.000       0.795       1.673
===================================================================================
Ljung-Box (L1) (Q):                   0.00   Jarque-Bera (JB):                 0.93
Prob(Q):                              0.97   Prob(JB):                         0.63
Heteroskedasticity (H):               0.88   Skew:                             0.15
Prob(H) (two-sided):                  0.61   Kurtosis:                         2.85
===================================================================================



スムージング（level.smoothed）

• 全データを使用して、各時点での状態を最適に推定します。
• 過去と未来の情報を考慮して、より正確な推定を行います。

フィルタリング（filtered_state）

• 各時点までのデータのみを使用して状態を推定します。
• リアルタイムでの推定に近く、未来の情報は考慮されません。



予測を行う際には、フィルタリングされた状態を使用します。予測のロジックは以下の通りです。

1. 状態の推定: ローカルレベルモデルを使用して、観測データに基づいて状態を推定します。
2. フィルタリング: 各時点までのデータを使用して、状態をリアルタイムで推定します。
3. 予測: フィルタリングされた状態を基に、将来の値を予測します。予測は、モデルが捉えたトレンドや変動を延長する形で行われます。



このプロセスにより、観測データに基づいて将来の値を予測し、その予測の信頼性を評価することができます。

以下、コード例です。

# 予測の実行
forecast = res.get_forecast(steps=10)
forecast_index = np.arange(len(observed), len(observed) + 10)
forecast_values = forecast.predicted_mean
forecast_conf_int = forecast.conf_int()

# 結果の表示
print(forecast_values)
print(forecast_conf_int)

# DataFrameに変換
forecast_conf_int_df = pd.DataFrame(forecast_conf_int)

# プロット
plt.figure(figsize=(12, 6))
plt.plot(observed, label='Observed')
plt.plot(true_state, label='True State')
plt.plot(state_estimates, label='Estimated State')
plt.plot(forecast_index, forecast_values, label='Forecast', linestyle='--')
plt.fill_between(forecast_index,
                 forecast_conf_int_df.iloc[:, 0],
                 forecast_conf_int_df.iloc[:, 1], color='gray', alpha=0.2)
plt.legend()
plt.title('Local Level Model: Forecast')
plt.show()

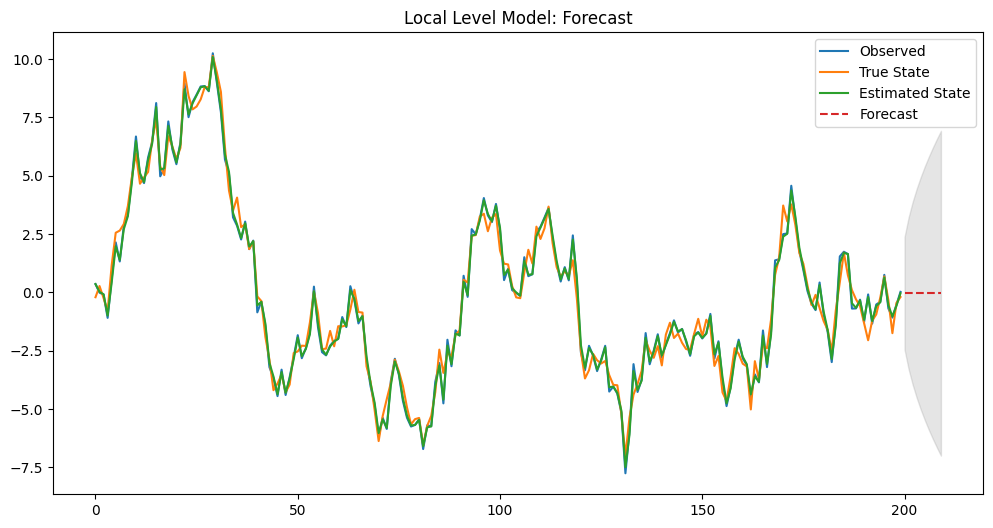

以下、実行結果です。

[-0.03391005 -0.03391005 -0.03391005 -0.03391005 -0.03391005 -0.03391005
 -0.03391005 -0.03391005 -0.03391005 -0.03391005]
[[-2.44694653  2.37912642]
 [-3.28386867  3.21604856]
 [-3.94565096  3.87783086]
 [-4.51065026  4.44283016]
 [-5.01193063  4.94411053]
 [-5.46715723  5.39933712]
 [-5.88708533  5.81926522]
 [-6.27883974  6.21101963]
 [-6.64742899  6.57960888]
 [-6.99653303  6.92871292]]
